| IP명 | 전류형 생체신호 측정을 위한 ADC설계 : 다단계 중분형 ∆Σ ADC | ||
|---|---|---|---|
| Category | Mixed | Application | Bio-signal recording |
| 실설계면적 | 1㎛ X 1㎛ | 공급 전압 | 3V |
| IP유형 | Hard IP | 동작속도 | 5.12MHz |
| 검증단계 | Silicon | 참여공정 | HM-2402 |
| IP개요 | 생체신호 측정을 위한 전류형 변환기는 매우 낮은 샘플링 주파수를 가지므로, 다중 채널을 높은 샘플링 주파수로 변환해야 하는 응용분야에는 활용할 수 없다. 한편 기존의 전류 측정 방법은 트랜스임피던스 증폭기를 이용하여 전류 신호를 전압 신호로 변환한 뒤 추가로 전압 신호를 디지털로 변환할 수 있는 변환기를 사용하였다. 그러나 이는 증폭기의 중복된 사용으로 인해 저전력 저잡음 시스템을 구현할 수 없다. 본 시스템에서 설계하고자 하는 생체신호 측정을 위한 전류형 변환기는 다단계 증분형 델타-시그마 변환기이다. 다단계 증분형 동작을 통해서 하나의 측정 채널에서 높은 샘플링 주파수로 다중 채널의 신호를 측정하는 것을 목표로 하며, 아날로그 프론트 엔드와 디지털 변환기가 하나로 합쳐진 형태로 저전력 저잡음 시스템을 구현할 수 있다. 또한 낮은 차수의 델타-시그마 구조를 이용해서 높은 차수의 노이즈 쉐이핑 성능을 가지는 것을 목표로 한다. |
||

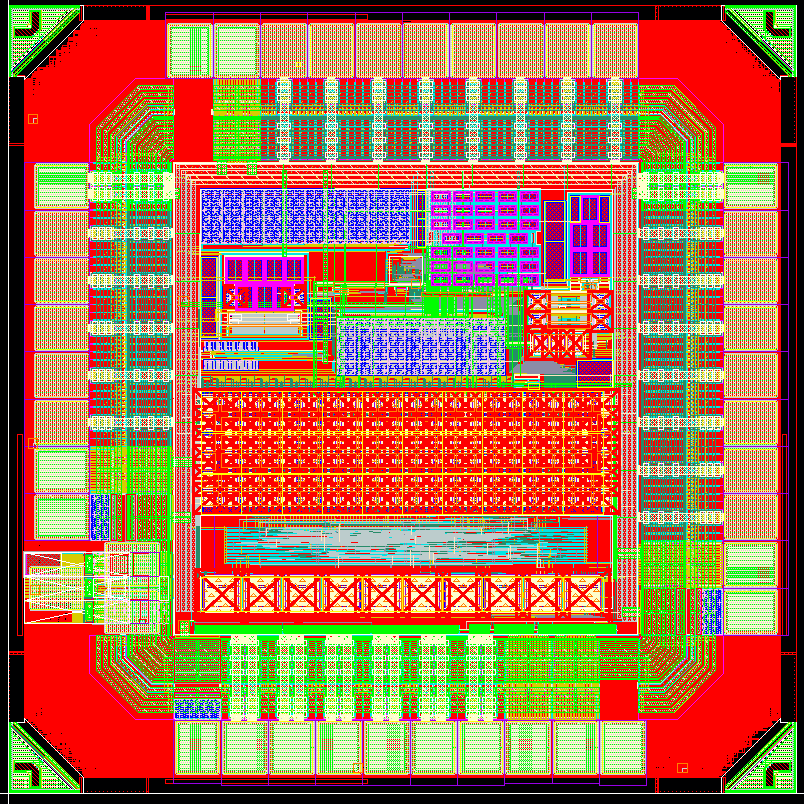

- 레이아웃 사진 -
|
|||
